Qui di seguito verrà elencato passo-passo tutto il lavoro da eseguire.

Prima di procedere........I MONITOR SONO PERICOLOSI!!!

AVETE LETTO NELLA HOME PAGE A CAPO DELLA PAGINA?

SE NON AVETE IDEA DI COME OPERARE SU UN MONITOR

NON AZZARDATE NULLA!!! CHIEDETE AIUTO A PERSONE

ESPERTE E QUALIFICATE ALTRIMENTI RINUNCIATE!!! I

DANNI ARRECATI ALLE PERSONE DA FOLGORAZIONI

ELETTRICHE SONO MORTALI O LASCIANO MENOMAZIONI

E MUTILAZIONI GRAVISSIME!!!

SIATE RAGIONEVOLI E PRUDENTI, LEGGETE QUI!!!

DOPO TUTTI GLI AVVISI CHE HO DATO NON MI

RITENGO RESPONSABILE DI ALCUN DANNO A COSE

E/O PERSONE!

                                                                                        Monitor

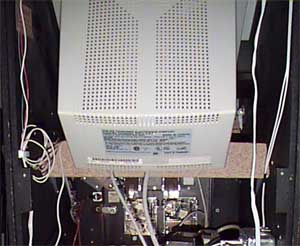

Se avete optato per l'uso di un Monitor per PC la faccenda non presenta ostacoli, dovrete solo trovare il modo di collocare il monitor     all'interno del cabinato ben fissato  preoccupandovi posizionarlo in modo removibile per una eventuale rimozione dello stesso in caso

di manutenzione o pulizia. Elenco alcune immagini di progetti (non miei) ma che rendono l'idea.

                  *IO NON OFFENDEREI MAI UN CABINATO PIAZZANDOCI UN MONITOR DA PC AL SUO INTERNO !!!! ;-) *

                                                                                   Arcade Monitor

Un Arcade Monitor è un apparecchio montato di serie nei cabinets originali da sala giochi, se siete fortunati ne potreste trovare uno funzionante all'interno di un cabinet.

               La prima cosa che vi chiederete è: " Come si interfaccia un Arcade monitor con una scheda video di un Pc? "

Beh, vi dico che cio' è possibile senza troppe difficoltà, io ho una notevole esperienza in elettronica ma qui centra poco. Si tratta solo di realizzare semplici collegamenti elettrici tramite saldature seguendo i consigli e gli schemi che riporterò di seguito.

                                                                                   Procediamo!!!

                                                  Creiamo il cavo che collega il PC con in Monitor (Arcade)

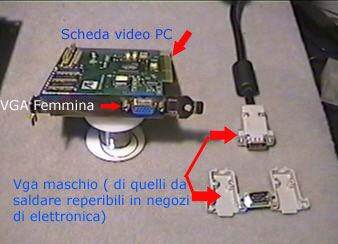

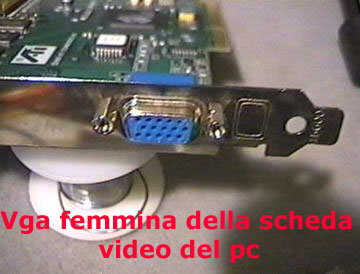

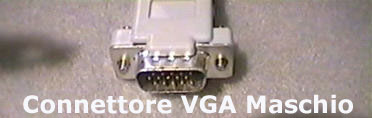

La Scheda Video del Pc come saprete presenta un connettore VGA a 15 poli (detto femmina) dove si inserisce in genere il connettore VGA maschio proveniente da un comune monitor per PC.

                                                     Date un'occhiata a quanto segue per crearvi una idea.

In definitiva dobbiamo collegare i poli del monitor aracde con quelli del connettore VGA.

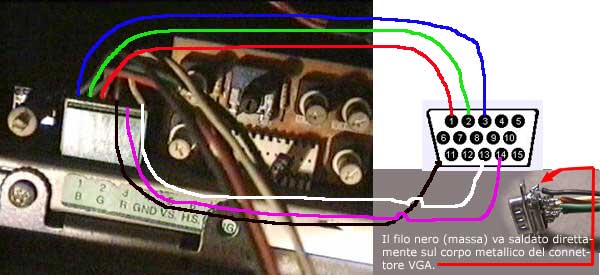

Segue questo schema che spero sia chiaro

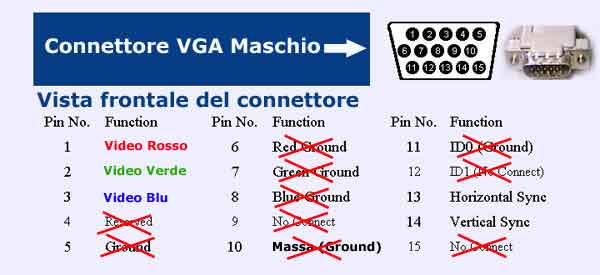

                          Mostro qui di seguito il VGA Pinout ovvero a cosa corrispondono i poli di un connettore VGA Maschio.

                                                                  Trascurate tutti i piedini barrati in rosso.

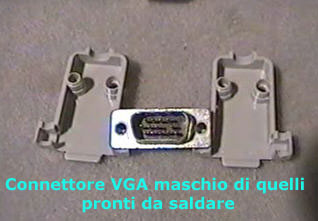

Vi mostro adesso 2 immagini del cavo VGA/RGB realizzato. Faccio vedere quello che ho usato in fase di collaudo perchè forse rende meglio l'idea ma alla fine potrete usare un cavo multiplolare schermato con i fili inguainati, il lavoro risulterà più "pulito" ed efficiente.

Ben fatto! ma adesso che succede se collegate il PC all'arcade monitor? Nulla di buono e sapete perchè? Perchè le schede video dei PC lavorano a frequenze (se mi si consente un linguaggio alla portata di tutti) pari ai 31Kh (chilohertz) mentre un arcade monitor lavora intorno ai 15 Kh quindi vedrete solo un immagine instabile e confusa se provate a visualizzare il vostro sistema operativo sul monitor.

Visto che lo scopo di tutta la faccenda è quello di poterci giocare su quel monitor allora vi dico che adesso la questione diventa puramente "software". Mi spiego: Esistono alcuni programmi chiamati Frontends dai quali è possibile lanciare alcuni emulatori, quali il MAME, che offrono la possibilità di configurare diversi parametri (quali i settaggi video della scheda video del pc) prima che l'emulatore venga lanciato. In altre parole il mame verrà lanciato non piu' dal suo comando ma verrà lanciato dal programma Frontends opportunamente settato ovvero informato della posizione dell'emulatore.

Il frontends è capace di interagire con il Bios della scheda video del PC "forzandone" i parametri. In definitiva imposta l'uscita della scheda video sui famosi 15Kz necessari al funzionamento dell'Arcade monitor.

Esistono diversi Frontends ma il piu' facile, intuitivo ed efficace è sicuramente quello chiamato ARCADEOS (quello che attualmente uso senza problemi).

Se scaricate questo programma magari dovrete effettuare prove e riprove prima di capirne il funzionamento (come di solito accade con programmi a noi nuovi) ma nella sezione dedicata a questo programma vi spiegherò tutto ciò che deve essere fatto ed i suoi particolari.

                              Il link alla pagina ARCADEOS si trova nella parte inferiore della home page oppure cliccate QUI

                              Riporto anche un collegamento al sito (molto bello e chiaro) da dove ho appreso molte informa-

                              zioni e dal quale ho scaricato il software. http://www.mameworld.net/pc2jamma/pc2jamma.html

*Una nota---->>I vecchi videogiochi da sala adoperavano una tecnologia denominata JAMMA quindi il progetto che affronta il caso tra PC e cabinet viene indicato come "PC TO JAMMA".
