Per realizzare i controlli del   coin-op si    utilizza una  tastiera da pc    opportunamente  codificata    (spieghero' in seguito cosa vuol dire)

Il "lavoro" richiede un minimo di pazienza e volontà nonchè un pò di ordine e precisione nell'eseguirlo.

 ATTREZZATURA NECESSARIA:

 -SALDATORE A PUNTA SOTTILE DA 25 W. ( NON PIù DI 25 W!!!)

 -ROCCHETTO DI STAGNO SOTTILE.

 -MULTIMETRO (TESTER) DIGITALE.

 -CAPACITA' SI EFFETTUARE SALDATURE DECENTI, UN PO' DI ESPERIENZA E' NECESSARIA.

 -COLLA A CALDO STICK.

 -SPEZZONI DI FILO COLORATI DI SEZIONE 2 mm circa.

 PS!!! SE NON VI SENTITE IN GRADO DI FARE IL LAVORO RIVOLGETEVI AD UN AMICO CHE ABBIA UN MINIMO DI ESPERIENZA IN

"TRASMETTERE" QUALCHE MESE DI PRATICA IN QUALCHE RIGA..........CERCATE DI CAPIRMI !

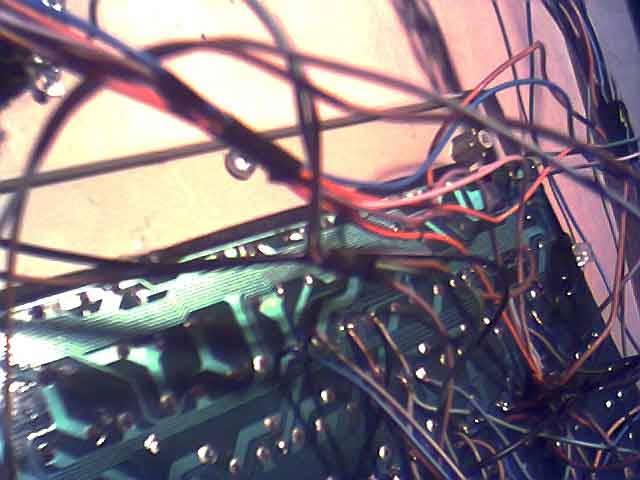

                                  PRIMO METODO, UTILIZZO DI UNA TASTIERA CON CIRCUITO STAMPATO IN BACHELITE

Se si riesce a reperire una tastiera di quelle retrò con circuito in bachelite il lavoro risulterà  estremamente facile  infatti basterà

effettuare il collegamento dei pulsanti e joystick IN PARALLELO direttamente su ogni singolo tasto della tastiera.

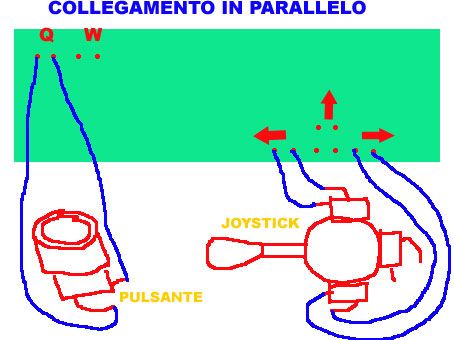

In questo schema è riportato il concetto di come collegare pulsanti e joystick,  saranno  presenti 2  fili  per  ogni collegamento:

i due fili son saldati sui 2 contatti del tasto della tastiera e dall'altra parte vanno a  finire  sullo  switch  presente  sul joystick o

pulsante. NELLA PAGINA PRINCIPALE DEL MIO SITO C'è UN LINK CHE DICE QUALI SONO TUTTI I TASTI DA COLLEGARE!!!!

Quindi usate dei fili non troppo sottili per conferire un minimo di robustezza meccanica ne molto spessi.

FINE DEL DISCORSO!!!! SE AVETE USATO QUESTO METODO SIETE  FORTUNATI  PERCHE'  AVRETE  REPERITO UNA TASTIERA CON

CIRCUITO IN BACHELITE ED A QUANTO PARE NON SE NE TROVANO PIU' TANTE IN GIRO.

                              SECONDO METODO, DECODIFICARE UN ENCODER DI UNA TASTIERA A FOGLI CONDUTTORI

                                                                       Prima regola: STATE CALMI !!! :-) :-)

Come decidere su quale tastiera sacrificare? il problema piu' grave chè potrebbe verificarsi è quello di  scegliere  una  tastiera di

quelle che non regge la pressione simultanea di molti tasti, ovvero le tastiere non sono realizzate per subire pressioni di molti tasti in simultanea, cosa che invece accadrà spesso giocando con il mame o altri emu.

Immaginate solo 2 accaniti giocatori che impazzano su pulsanti e joystick in una folle partita STREET FIGHTER O ALTRI SIMILI!!

.........non si avrebbe risposta nella pressione di molti tasti in contemporanea

la tastiera da codificare è FONDAMENTALE e qui bisogna cercare di capire quale usare e come collaudarla.

E' possibile usare un programmino eseguibile che fa vedere graficamente sul pc quanti tasti  sono  premuti  in  contemporanea

e ci può fare un'idea di che tastiera abbiamo sotto le mani ma alla fine il vero è proprio collaudo sarà mentre si gioca.

A me è successo un paio di volte ( e di tastiere ne avrò codificate una decina ) che gli encoders  non  siano  stati  soddisfacenti,

quando è accaduto ho ripetuto il lavoro e ne ho usato altri.

SCARICATE UN PACCHETTO DI ESEGUIBILI ZIPPATI MOLTO UTILI PER TESTARE LA TASTIERA  QUI

Prima di procedere vi avviso che per questo lavoretto bisogna armarsi per prima cosa di pazienza,   siate     anche    precisi    ed

ordinati.

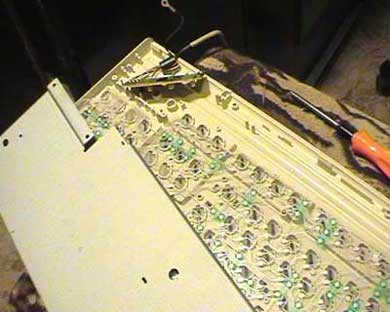

Adesso scelta la tastiera smontatela con cura ( non prendetela a calci per aprirla! ) insomma....disasseblatela con garbo.

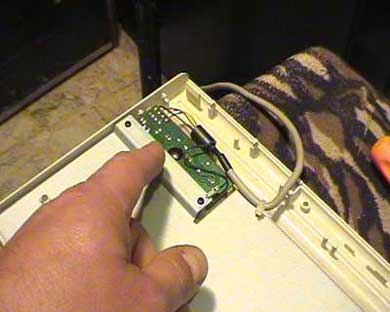

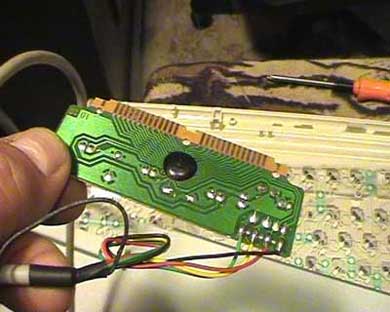

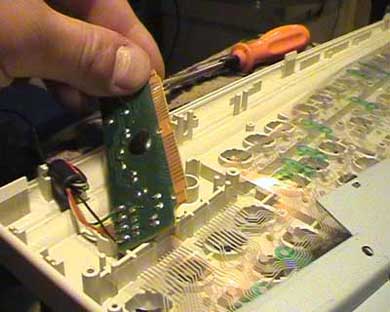

                                                                        Estrapoliamo l'encoder:

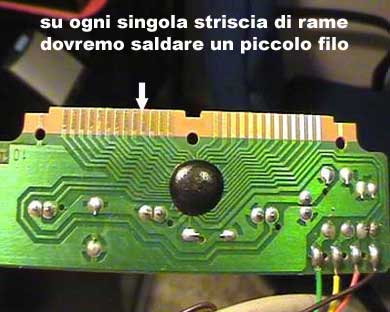

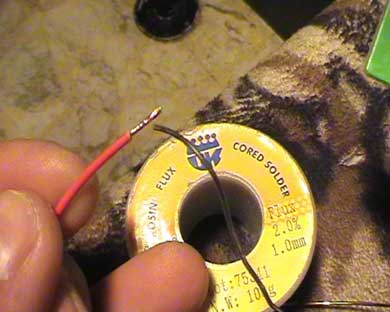

Quindi con molta pazienza salderemo tanti fili (meglio se colorati per non confondersi) quanti sono i contatti in  rame  terminali

dell'encoder. Suggerisco di fissare la basetta dell'encoder in qualche modo, le due mani serviranno per tenere il filo ed il salda-

tore. Il saldatore a punta sottile è FONDAMENTALE! la sua potenza non troppo elevata altrimenti la basetta si riscalda troppo!

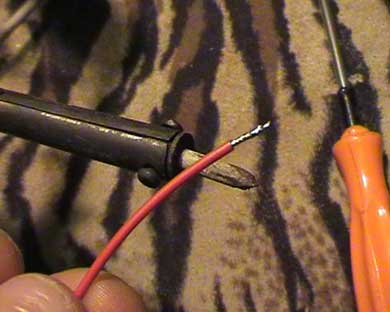

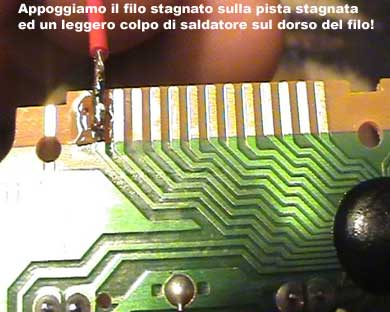

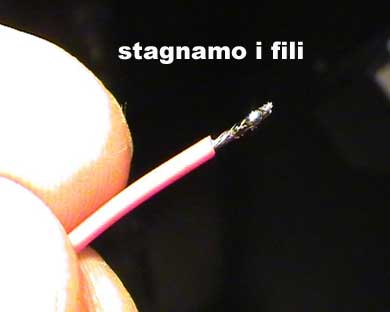

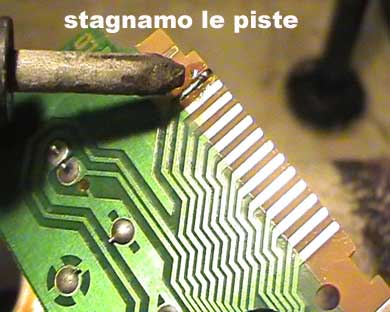

                                                                                Vediamo come fare

Ecco cosa dobbiamo ottenere:

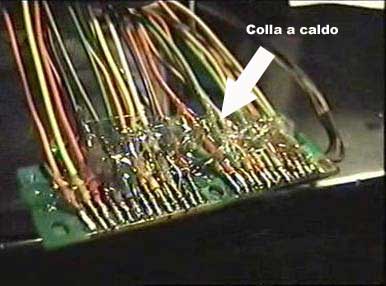

I fili saldati vanno assolutamente bloccati sulla basetta con della colla a caldo! basterebbe una leggerissima forzatura perchè

il filo sollevi e strappi la piccola pista di rame dalla basetta.

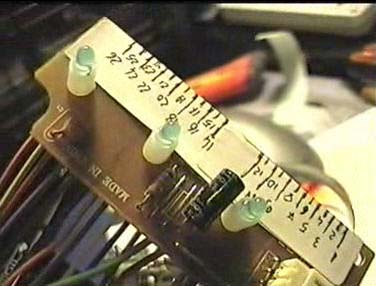

                                                    Applichiamo adesso carta adesiva per numerare i fili:

Questo modo di operare vuol dire avere tutto pronto in modo ordinato e sicuro.

Passiamo adesso alla codifica vera e propria dei singoli tasti che ci serviranno e tutti quelli che desiderate diventino "pulsanti"

del vostro cabinato:

                                                  Un tester digitale con una piccola modifica ai suoi puntali:

Siccome sarà necessario poggiare i puntali del tester sui fogli a matrice della tastiera consiglio vivamente di modificare gli stessi

nel modo che segue. Mi spiego: le prime volte che ho codificato ho strisciato tanto i puntali sui fogli che ne ho distrutto le tracce. Invenzione stupida ma risolutiva è aver applicato dei semplici SPILLI per sartoria sui puntali. Così sarà necessario

inserire lo spillo nelle tracce dei fogli a matrice. Le immagini vi faranno capire:

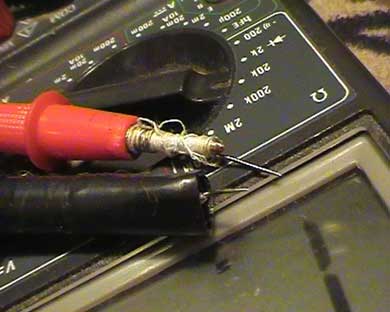

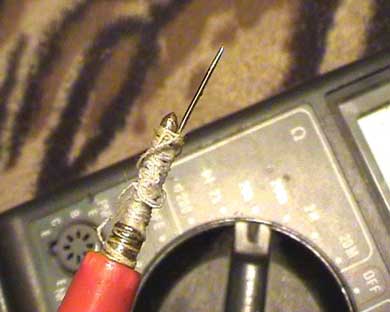

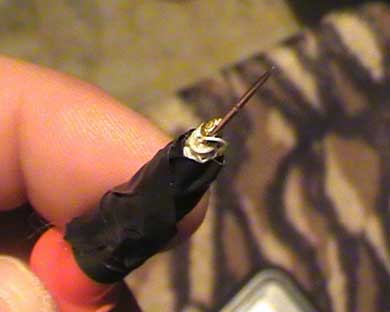

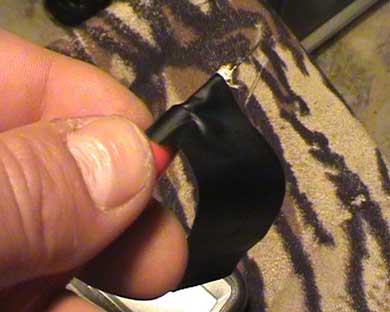

........ed ecco di cosa parlavo sopra! si applicano così gli spilli ai puntali del tester fissandoli prima con del semplice cotone per poi rivestirli con del nastro isolante ben stretto ;-)

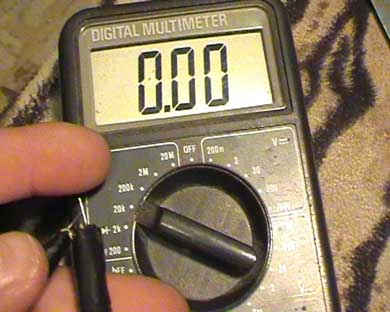

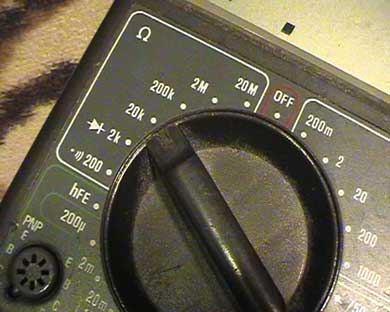

Il mio tester lo posiziono su scala 20K e quando tocco i puntali tra loro segna qualcosa sul display, ovvero mi servirà    per

capire le terminazioni dei fogli a matrice.

Stiamo per arrivare alla fine! niente paura e se tutto è andato bene finora andate a farvi un caffè e preparatevi con pazienza

a ciò che segue adesso! questo è il lavoro essenziale, dovremo seguire sui fogli della tastiera ogni singolo tasto da codificare

ed annotarne le terminazioni.

Adesso ragazzi..........le tastiere hanno o 2 fogli sovrapposti o un solo foglio a matrice. Non posso sapere cosa vi capiterà tra le mani ma se capirete il concetto arriverete lo stesso a poter codificare ciò che vi pare.

Qui riporto il caso di foglio unico.

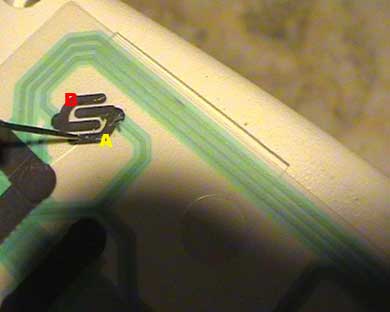

Questo è il tasto "ESC" ad esempio su foglio a matrice unico.

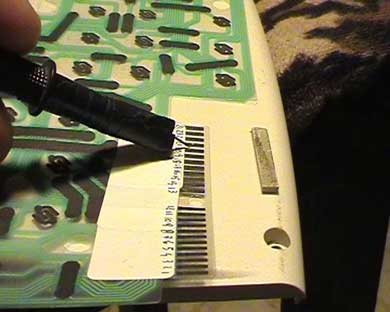

Infilo la punta dello spillo fissato al puntale nel contatto "A" e dall'altra parte strofino l'altro puntale sui contatti sino a che il tester non segna qualcosa. OK! il contatto A del tasto ESC corrisponde al numero 23 ( esempio) dell'immagine a destra...........

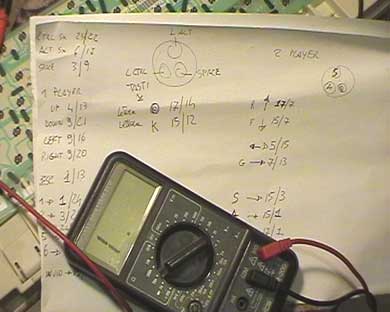

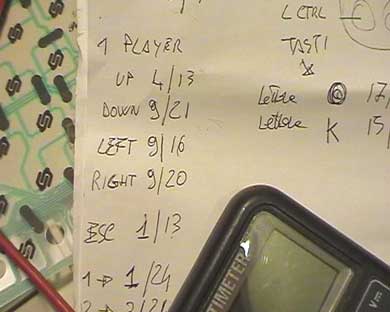

lo annoto su un foglio!

Adesso passo al contatto "B" e vado a cercare l'altra terminazione..... numero 8 ( esempio), ne prendo nota.

Adesso so che basterà unire i fili 23 ed 8 della basetta dell'encoder ed avrò la chiusura del tasto ESC!

Vi capiterà nella decodifica che diversi tasti abbiano una pista in comune ma questo nn è un errore:

Esempio ( casuale ) Tasto A potrebbe avere contatti numero 23/6    anche il tasto H potrebbe avere 24/6 quindi il 6 in comune

questo significherà sull'encoder che un filo sarà sdoppiato per questi tasti.

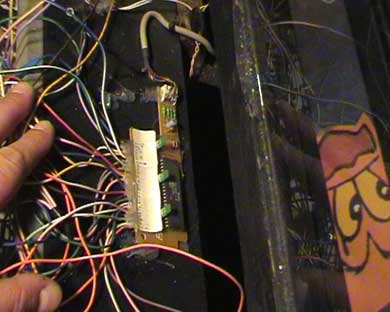

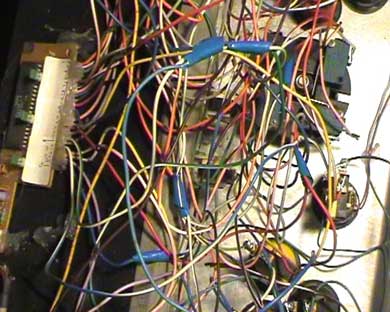

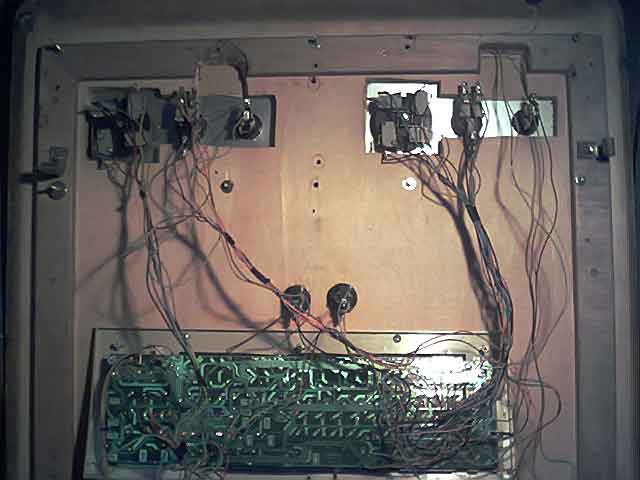

Alla fine salderemo i fili a singoli joystick e pulsanti, riporto qui sotto 2 immagini, non spaventatevi del groviglio di fili nel mio caso, potrete anche raggrupparli in modo più ordinato.

Nella main page del sito ( a metà pagina altro menù dei vari links ) esiste una sezione che spiega quali sono i tasti da utilizzare per giocare con il Mame. Comunque cliccate qui

Ragazzi.......qui ho cercato di far nascere in voi il concetto di come decodificare una tastiera non riesco a farlo in modo più

semplice e mi dispiace se qualcuno potrà spaventarsi. Più di questo dovrei ( e lo farei con piacere ) venire a casa vostra per farvelo del vivo con le mie mani ma non posso "volare" :-|

Rammento sempre a chi di poca competenza di far vedere questo tutorial ad un amico o conoscente che abbia un pò di esperienza e che vi conceda un mezzo pomeriggio per aiutarvi.

PER FAVORE NON RICHIEDETEMI LE STESSE COSE VIA E MAIL PERCHè SE VI METTESTE AL MIO POSTO CHE FARESTE?

SCRIVERE OGNI VOLTA UN TUTORIAL PER OGNI PERSONA CHE LO CHIEDE? SIGH!!! NON POSSO STARE SEDUTO DAVANTI AL PC PER ORE ED ORE, NON E' CATTIVERIA O NEGLIGENZA, E' SOLO    IMPOSSIBILE !!!

Confido nella vostra comprensione! :-)
